模擬輸入隔離端子板XS-8AI-I-S 通道數：8 路 模 式：雙線制模擬量輸入，三端隔離 信號類型：2 線3 線變送器和四線制信號，不支持溫度免拆線測電流技術，測試過程信號不中斷 保險熔斷報警 安裝形式：M5\M6 螺釘 配套卡件： S7-300PLC: 6ES7 331-1KF02\7NF00\7NF10 等。 該產品不支持7KF02 的回路供電模式（量程卡D）。

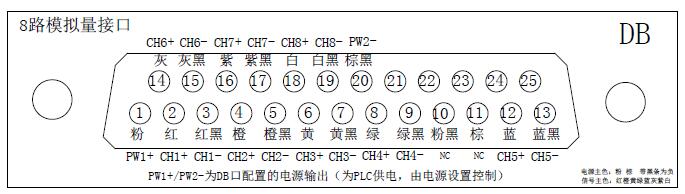

內部接口表：

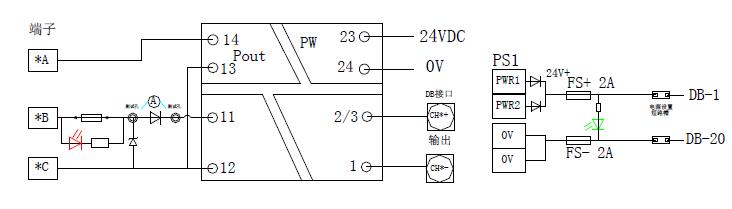

原理圖：
接線圖：
常用設置：
電源設置： DB 口含有2 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。例：如果本端子板配1KF02 模塊，該模塊無需供電，則對應該模塊的2 個短路帽均拔下；
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
