      省配線產品
      XS-32DI-RL-AC 繼電器輸入板
      發布者:新大新科技  發布時間:2016-12-15 16:48:33   閱讀:
       查看大圖片
      產品描述
      型號/Part No.: XS-32DI-RL-AC
      間距/Pitch:
      位數/Poles:
      料號/Number:
      詳細信息
      網站圖紙僅供參考,具體需求請聯系業務。
        產品介紹

      繼電器輸入端子板XS-32DI-RL-AC

      通道數:32

      模式:單線制數字量輸入,繼電器隔離

      信號輸入:AC電平、干接點

      信號輸出:高電平、低電平可選

      安裝形式:M5M6螺釘

      配套卡件:

      S7-300PLC:6ES7321-1BL00



      訂貨型號

      XS-32DI-RL-AC

      描述

      32路繼電器輸入板

      技術參數

      通道數量

      32

      內側電源電壓

      24VDC供電

      內側邏輯

      /低有效(開關K

      現場側電源電壓

      220VAC+/-10%

      現場側通道最大電流

      5mA

      現場側電源最大電流

      0.5A

      內側連接類型

      D-SUB37PF

      現場側連接類型

      螺釘

      端子壓接規格

      0.3~2.5(mm2)

      /濕接點

      /濕通用

      熔斷報警

      繼電器規格

      13*30mmDC24

      缺省設置

      PNP/高有效

      工作溫度

      -20˚C~+55˚C

      儲存溫度

      -40˚C~+70˚C

      尺寸(xx)

      482x132x50mm

      安裝螺釘孔間距(x)

      M5/M64457*51mm

      附件

      內側電源保險

      MST2A

      外側電源保險

      MST1A

      通道保險

      MSF0.5A

      配套電纜

      訂貨型號

      FL-37D-23A40-Y-Z-Xm

      注:Y-PLC側接口型號Z-卡件及信號類型X-長度

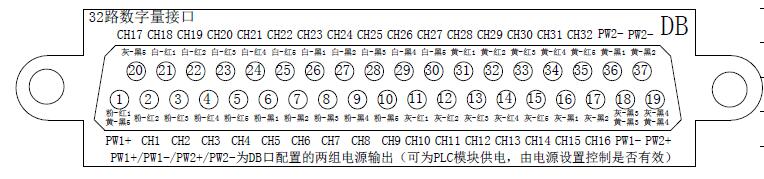

      內部接口表:

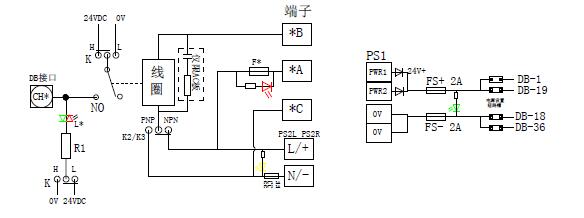

      原理圖:

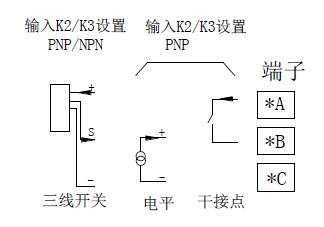

      接線圖:


      常用設置:

      輸入輸出型式出廠設置:輸入形式為共陰,輸出形式為高電平。改變開關K位置可改變信號輸出制式:H:輸出為高有效,適合歐美PLC;L:輸出為低有效,適合日臺PLC信號反向(邏輯非):背面焊連改變開關K2(CH1-16)/K3(CH17-32)位置可改變信號輸入制式:PNPNPN干接點是采用PNP型式

      電源設置:

      DB口含有4芯電源線,用于向PLC模塊供電。這些電源由電源輸出設置的短路帽進行控制,每個短路帽對應一根線,送電前應根據需要進行設置。電源指示在保險下方,電源接反或保險燒斷時電源燈不亮。



      注意:為實現信號的徹底隔離,內外電源必須做到隔離,因此本板需要外部電源,在端子板的左下角標注為L+/N-的端子為外部電源端子,須提供AC220V。外部信號為有源信號時該電源無需提供。端子塊右側為電源負端保險,FN-1:外部電源PS2L負端總保險,FN-2:外部電源PS2R負端總保險。注意:輸入電壓等級與繼電器線圈電壓必須一致。
